| ■ 產品介紹 | Product description |

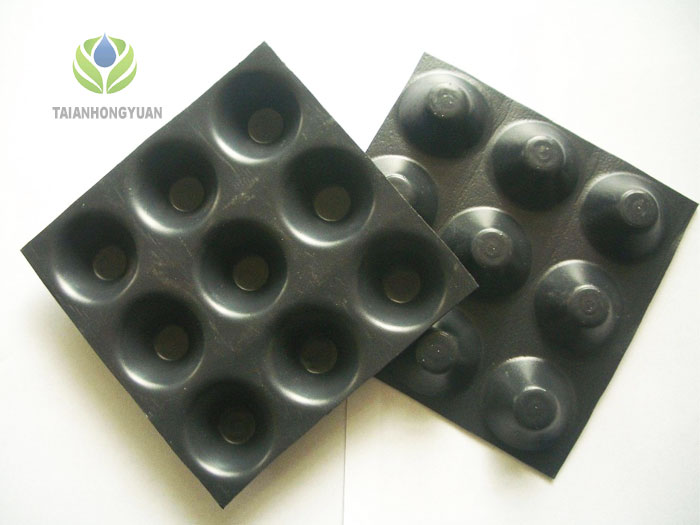

PSD10(103)專業塑料排水板的底板是用抗高沖擊及高抗壓聚苯乙烯（HIPS）制成。能抵抗長期高壓，不會產生變形。這種長久抗壓性不但能抵受混凝土底板重量及其荷重，并可抵受在施工期間不可避免的外來壓力及沖擊力，如車輛、工人踐踏及混凝土灌注沖力等。長期保持底板不變形，因而可維持原有的排水量。底板上的濾層土工織物用途是確保排水通道不會因外來物而阻塞，如回填土顆粒或混凝土。
PSD10(103)排水板無論在排水功能、經濟效益上都比傳統的石料、陶粒排水及其他過濾層優勝可靠。適用于擋土墻、地下室、隧道、斜坡、花槽、平臺等。
PSD10(103)排水板只有排水功能，在擋土墻、地下室、隧道、護坡以及高速公路路基應用廣泛。
| ■ 鋪設規程 | Application range |
1.清理鋪設現場的垃圾、水泥找平、使現場沒有明顯凹凸處，室外車庫頂和屋頂花園需要有2－5‰的找坡。
2.屋頂綠化和室外車庫頂板綠化可配多孔滲水管使用，這樣能把排水板中排出的水集中排到附近的下水管或附近城市下水道。
3.地下室地面防滲水，在基礎上面架空地坪，也就是在做地坪前現做一層排水板，圓突臺向下，四周留有盲溝，使地下水上不來，滲水自然通過排水板的空間流入四周盲溝，再通過盲溝流入集水坑。
4.地下室內墻防滲水，可在建筑物主體墻面上鋪設排水板，圓突臺面向主體墻面，排水板外再砌一層單墻或用鋼絲網粉水泥來保護排水板，使墻外面的滲水板的空間直向下流入盲溝直致集水坑。
5.在任何地段鋪設排水板，必須注意，不要讓泥土、水泥、黃沙等垃圾進入排水板的正面空間，確保排水板的空間暢通。
6.當排水板鋪設時盡可能做好保護措施，層面或室外車庫鋪設排水板應及時盡快做好回填土工作，防止大風吹亂排水板影響鋪設質量；地下室和內墻防水要盡快做好保護層，預防排水板被人或物破壞。
7.回填土是粘性土，在土工布上面需鋪3－5公分的黃沙為比較理想，有利于土工布的濾水；如回填土是一種營養土或輕質土就無需再鋪設一層黃沙，這種土本身就很松很容易濾水。
8.排水板在鋪設時邊與邊右搭接下來1－2支點，也可以兩塊底板碰齊，上面利用土工布搭接，只要保持沒有泥土進入排水板的排水通道就可以,保持排水暢通。
| ■ 性能指標 | Products Technical Parameter |
| 型號 | 底板顏色 | 材質 | 質量（g/㎡） | 厚度(mm) | 抗壓強度(kpa) | 濾層土工布顏色 | 材質 |
| PSD10（103） | 黑/白 | 高抗沖聚苯乙烯(HIPS) | 630 | 10 | 320 | 黑/白 | 炳綸滌綸 |
| 孔隙口徑(mm) | 涇流率 | 受拉強度（N） | 質量（g/㎡） | 排水板規格（mm） | 流量（L/S） | 水頭損失5cm | 水頭損失10cm |
| 0.15 | 320 | 160 | 150 | 1200×16660 | 同濟大學水力實驗室測試 | 1.6 | 2.2 |
